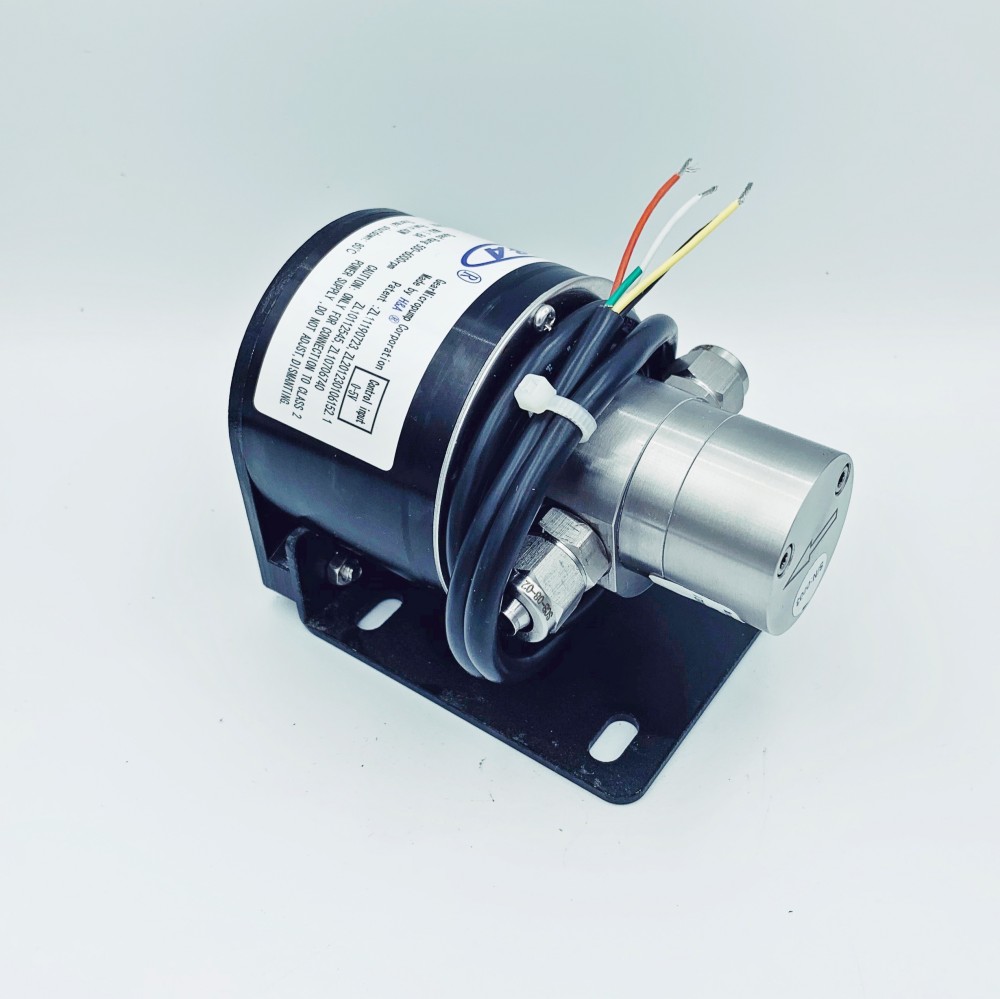

A800-4N微型泵

聯系我們

資料下載

產品介紹技術參數 樣品展示視頻

產品介紹:

一、產品構造特點

1、全部不銹鋼外殼，耐腐蝕明顯
2、齒輪材料，改性 PEEK,公認優質昂貴耐磨材料，耐磨性能優于金屬，超靜音。
3、特氟龍靜密封，不泄露，接口處密封三元乙丙，氟橡膠,特氟龍可選。
4、稀土轉子，無刷電機，控制器內置，體積小巧，總重量約 0.7Kg.

二、安裝與使用

1、泵頭標明箭頭方向，即是介質正確的流動方向，箭頭所指為正壓力方向，另一頭為負壓力。安裝時，拆開電機三顆法蘭螺絲，可以改變泵頭安裝方向。
2、選擇泵頭前，請先確認介質類型：溶劑型介質？懸濁液介質？這兩種介質所使用的泵頭是不一樣的，如果是懸濁液則須使用合金齒輪泵，如鎢鋼齒輪，溶劑型則沒有必要，使用工程塑料齒輪就可以了。
3、介質是否有雜質，公司的齒輪泵精密度高，因而不允許介質中有明顯雜質存在，如無法避免，在泵吸入側須加裝過濾器，公司有售，請和技術人員咨詢。
4、泵請?jiān)诤线m的工作壓力下工作，超負荷工作會很快降低泵壽命，公司有多壓力范圍的泵，購買時請和技術人員咨詢
5、泵在從管路拆下后，請封閉進出口，勿暴露于空氣中，否則，介質揮發后很容易造成泵頭卡死！
6、接入電源前，請仔細檢查信號線接法是否正確，錯誤的接入電源很容易燒壞馬達！
7、泵請?jiān)诤线m的環境溫度下工作，原則上環境溫度不要超過40度，如無法避免，請做好散熱設計。
8、泵在出廠時性能已經較佳，請勿自行拆解，調整！否則會造成泵的損壞！

技術參數:

一、產品參數

1、電機標配功率，40W，間歇工況容許55瓦工作。
2、電機轉速范圍 0-5500PRM
3、標準工作電壓，DC24V.（容許30伏）控制電壓 0-5V(控制泵流量，壓力）。
4、有轉速脈沖反饋，有屏蔽保護
5、電機殼體，鋁，包含產品安裝架，鋁，螺絲等
6、流量范圍，0-,3L/M(升/分鐘），壓力輸出范圍 0-58Bar。
7、泵頭接口，rc1/8，接管尺寸（外徑*內徑 mm）4*2.5，6*4，8*6 推薦特氟龍管（選配）。=
8、輸送介質，除強酸堿外幾乎所有液體。
9、輸送介質黏度范圍，小于 1500cps。

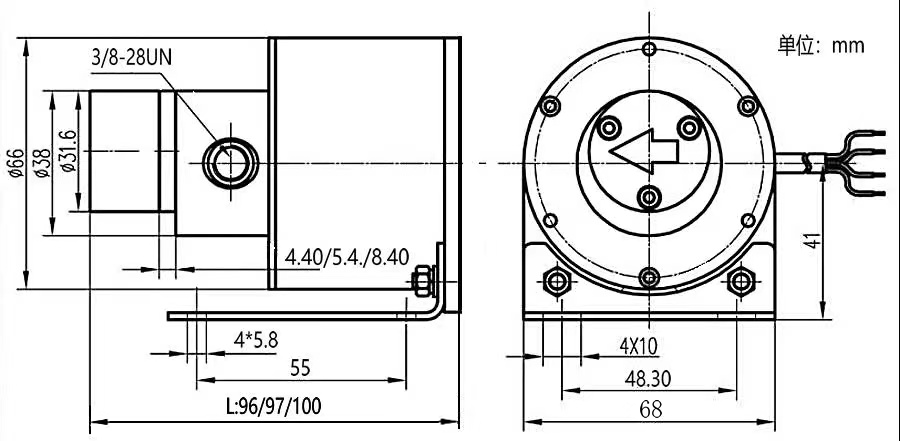

二、安裝尺寸

三、典型控制（標準）

本電機在無刷霍爾電機的基礎上，將控制器內置于一體，因而大大減小泵的體積，只需給其一個 0-5 伏 Dc 信號，便可以控制泵的壓力/流量從 0Bar/0mL 到大壓力的變化。因而大大減少了 OEM 設備配套商在電路設計和控制方面的麻煩。

*說明：

1、外部給轉速控制線（白色），0-5VDC 信號，可以實現流量，壓力 0-Max 的變化。可以配合壓力傳感器，電位器，PLC，工控板。。。。動態，靜態，連續，間斷等方式來輸送液體，或產生壓力。

2、對于用電位器控制轉速的客戶，在此5信號線的基礎上加了一根黃線，提供5Vdc基礎調速信號，供給電位器作為調速信號電源（訂貨時需要說明）

3，對于有正反轉要求的用戶，黃線接地（低電平），可以控制電機正反轉功能，從而實現泵介質正反向流動功能。（訂貨時需要說明）

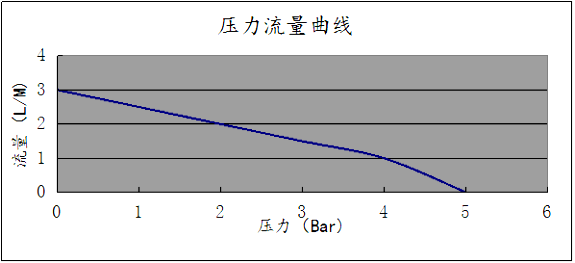

四、流量壓力曲線特征
